Спецификация (часть 2)

Спецификация (часть 2)

В первой части мы выпускали велосипед используя обычно спецификацию

Реализуем пример с параметрическими формулами и сопоставлениями

Для примера будем использовать производство дивана, диваны бывают двух видов, прямой и угловой, также диваны могут немного отличаться по длине и ширине, в зависимости от определенных параметров, в спецификации будут автоматически устанавливаться значения.

Все обозначения условные и используется лишь для наглядного примера работы с параметрическими спецификациями.

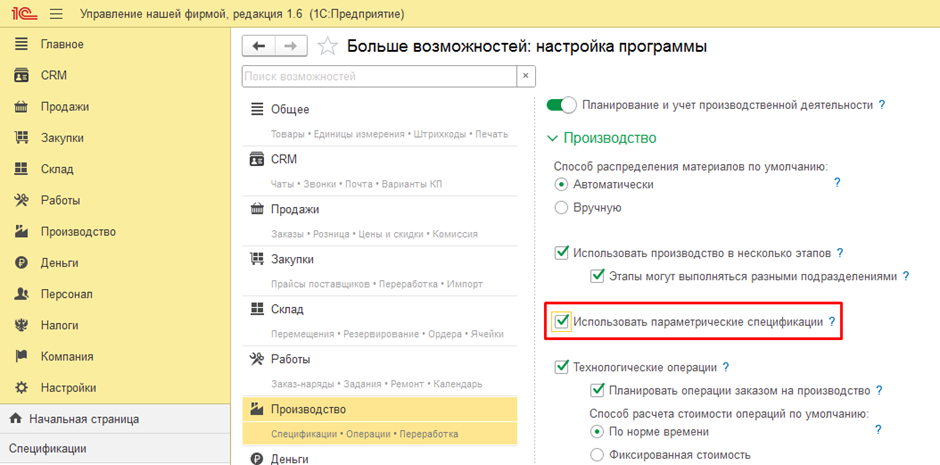

Шаг 1. Включим функциональность “Параметрические спецификации” в настройках программы. В разделе Настройки – Еще больше возможностей – Производство – Использовать параметрические спецификации

Шаг 2. Перейдем к спецификации ГП Диван

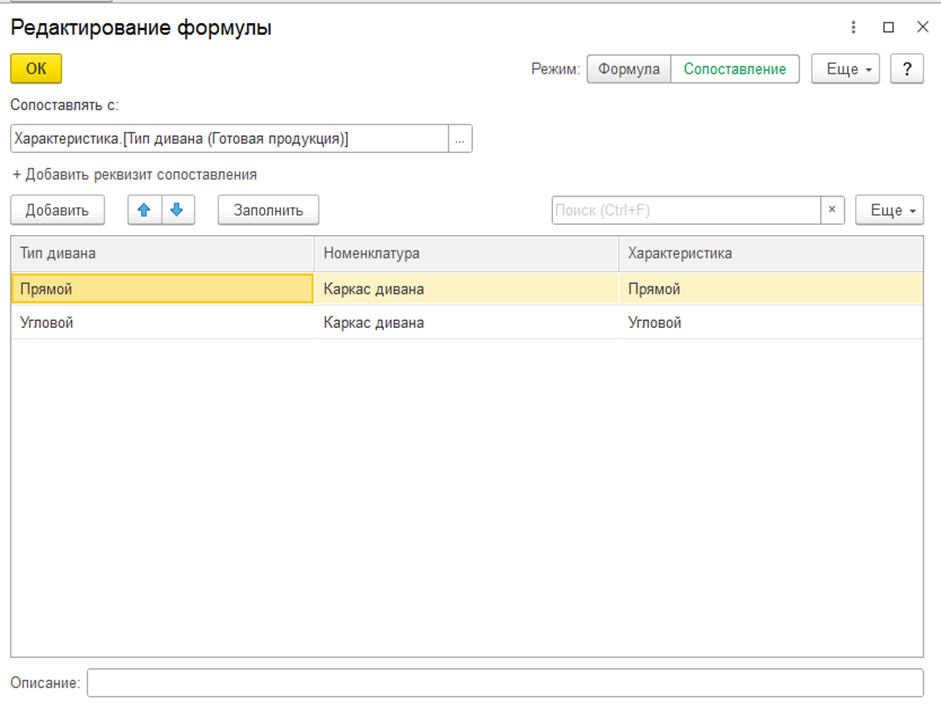

Шаг 3. Установим сопоставление для каркаса дивана

В зависимости от типа дивана у нас будет устанавливаться номенклатура Каркас дивана с характеристикой Прямой или Угловой

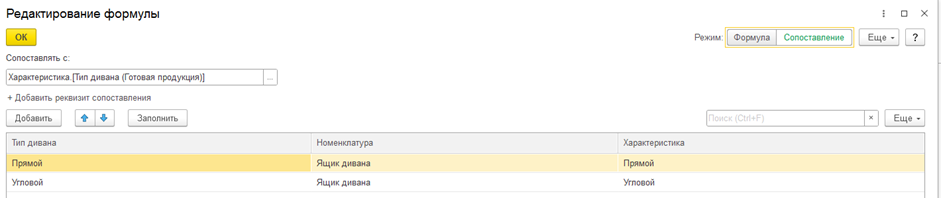

Шаг 4. Установим сопоставление для ящика дивана

В зависимости от типа дивана у нас будет устанавливаться номенклатура Ящик дивана с характеристикой Прямой или Угловой

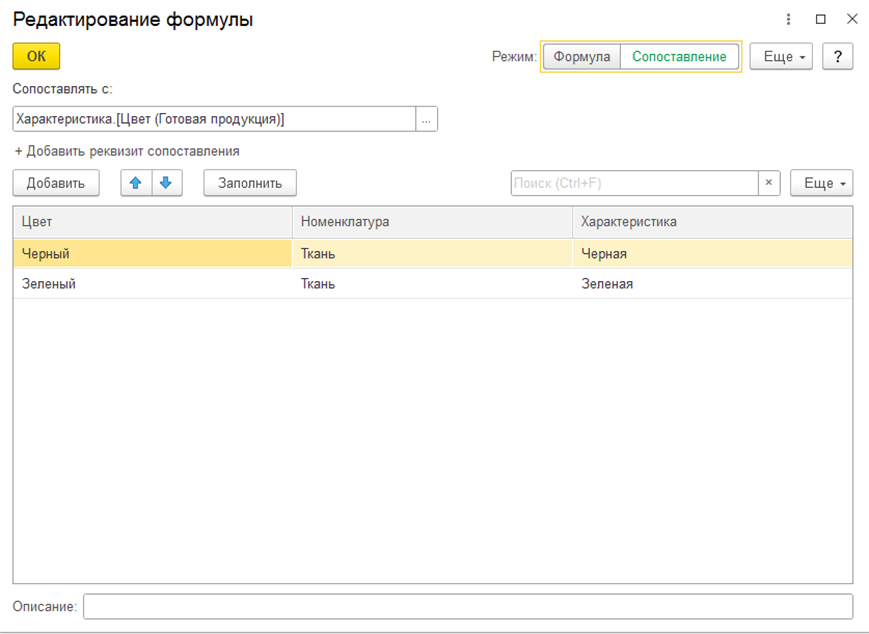

Шаг 5. Установим сопоставление для ткани дивана

В зависимости от цвета дивана у нас будет устанавливаться номенклатура Ткань с характеристикой Черная или Зеленая.

Шаг 6. Установим сопоставление для пружинного блока

В зависимости от типа дивана у нас будет устанавливаться номенклатура Блок пружинный с характеристикой 400 мм или 520 мм.

Шаг 7. Установим формулу для количества ножик дивана.

Если у нас диван с типом прямой, мы используем 6 ножек, если диван с типом угловой, то мы используем 9 ножек. От длины дивана количество ножек изменяться не будет, так как длина будет отличаться незначительно.

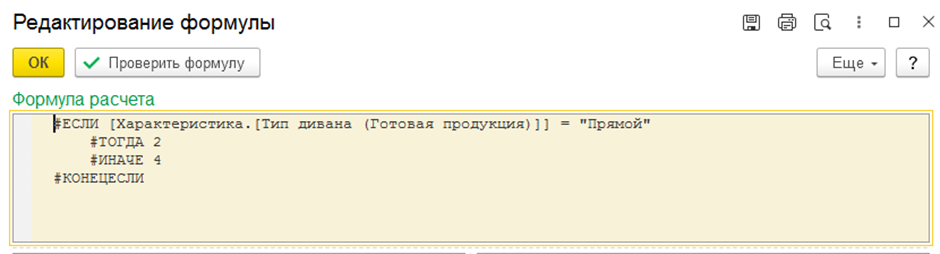

Шаг 8. Установим формулу для количества подушек

Если диван прямой, в комплекте идут 2 подушки, если угловой, то 4 подушки. Длина в этом случае также не играет роли

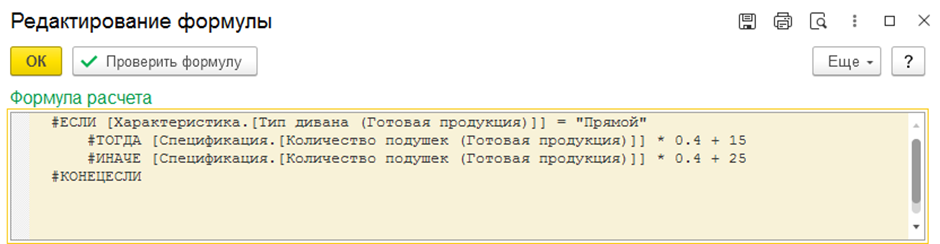

Шаг 9. Установим формулу для количества ткани

Количество ткани у нас рассчитывается из количества подушек и типа дивана. Так как сначала мы закупаем подушки, а после выполняем перетяжку подушки, то количество ткани зависит от количества подушек, а также от типа дивана.

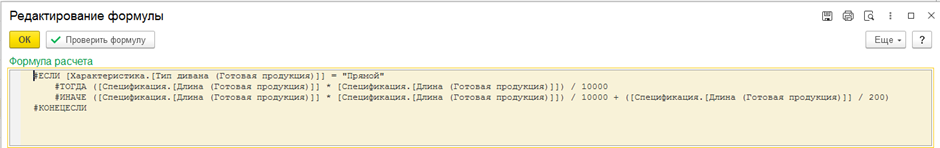

Шаг 10. Установим формулу для количества фанеры

Также, в зависимости от длины дивана будет рассчитываться количество фанеры в квадратный метрах. Фанера имеет форму квадрата, поэтому для прямого дивана расчет идет по формуле, в которой мы определяем площадь фанеры в зависимости от длины дивана. Если диван 150 см, площадь фанеры = 150 * 150 / 10000. Для углового дивана к этому значения прибавляется также площадь дополнительной части.

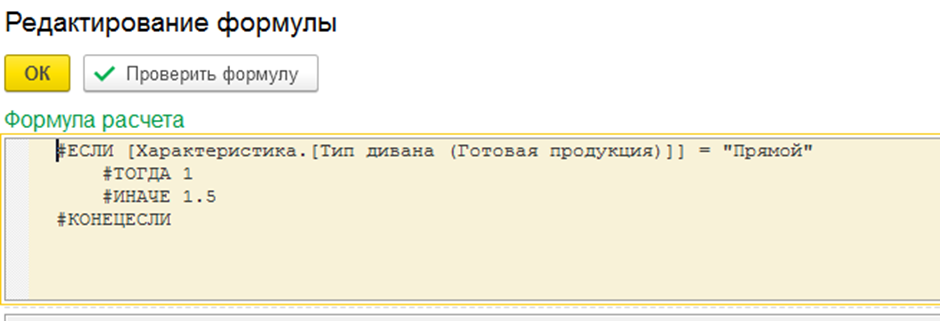

Шаг 11. Установим формулу для количества поролона

Количество поролона зависит от типа дивана.

Шаг 12. Установим формулу для количества коробки

Размер коробки рассчитывается из длины и глубины дивана.

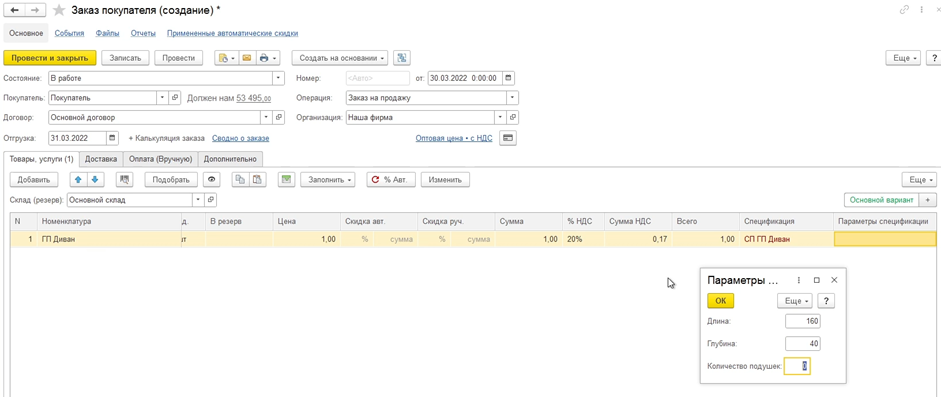

Шаг 13. Перейдем в заказ покупателя, выберем диван с параметрическими спецификациями, установим значения и посмотрим на спецификацию с рассчитанными значениями.

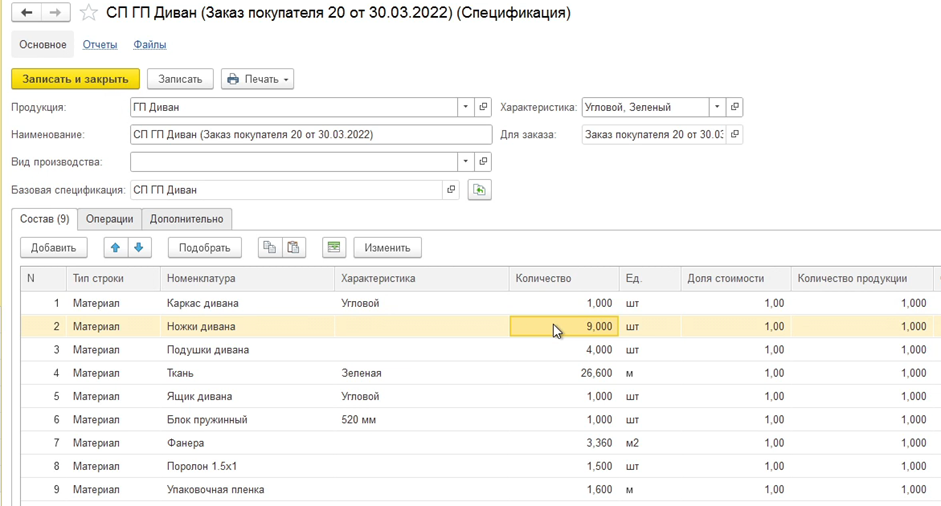

 Спецификация после расчёта значений

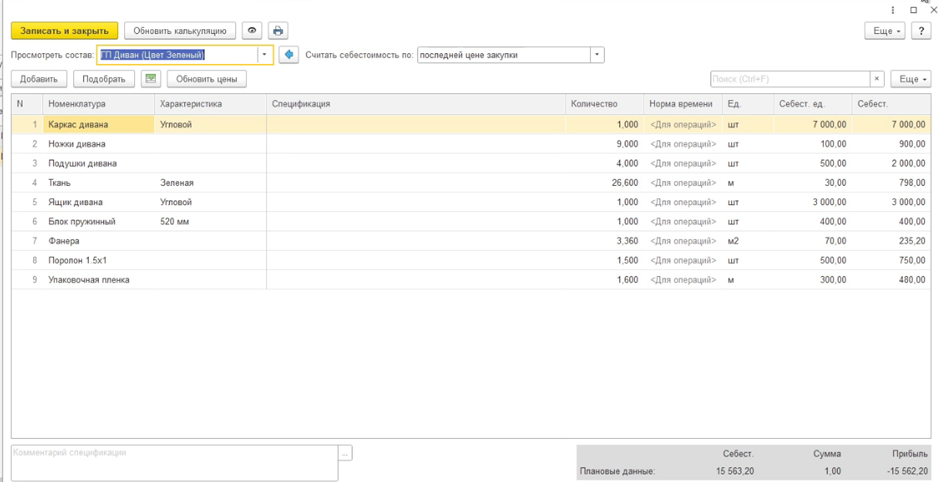

Шаг 14. Проведем калькуляцию заказа с параметрическими данными

В калькуляции заказа мы увидим плановую стоимость в зависимости от рассчитанных значений в спецификации.

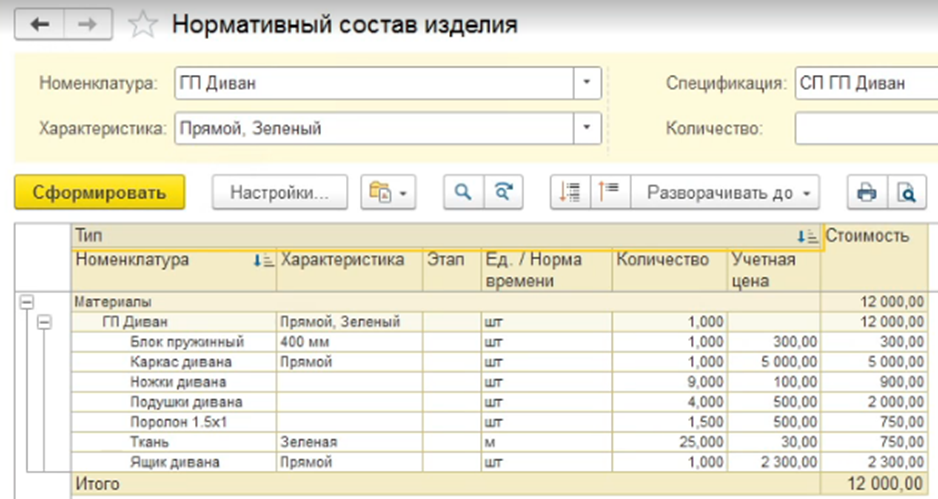

Шаг 15. Сформируем отчет “Нормативный состав изделия”

В отчет попадает не весь состав продукции и из-за этого значения отчета являются некорректными.
